污水处理厂还有配套的工艺段，包括风机房，脱泥设备，除臭设备，进出水在线检测等。

风机房HMI画面

风机房采用成套设备厂商提供的整套风机，支持Modbus-RTU通讯协议，由于风机数据量较多，使用CT-5321的话插槽受到限制，所以针对风机的数据本项目采用PNM02网关进行数据采集，将现场共计5套风机由一台网关实现数据采集，并接入网络。

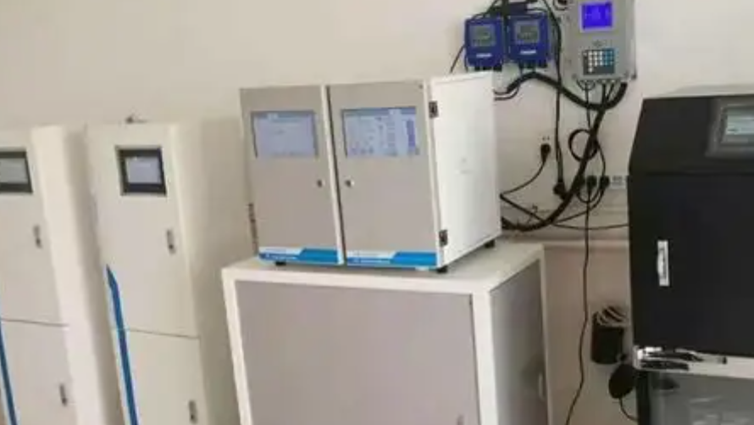

进出水在线检测仪只提供了一组485设备接口用于通讯，但是却需要同时被上位机和DTU终端采集，这里用到我们的ODOT-S4E2网关，网关提供四个独立串口，将串口1设置为主站用于采集进出水检测仪的数据，串口2用作从站提供给DTU设备读取数据，同时网关提供转换后的Modbus TCP协议，供上位机读取数据。
