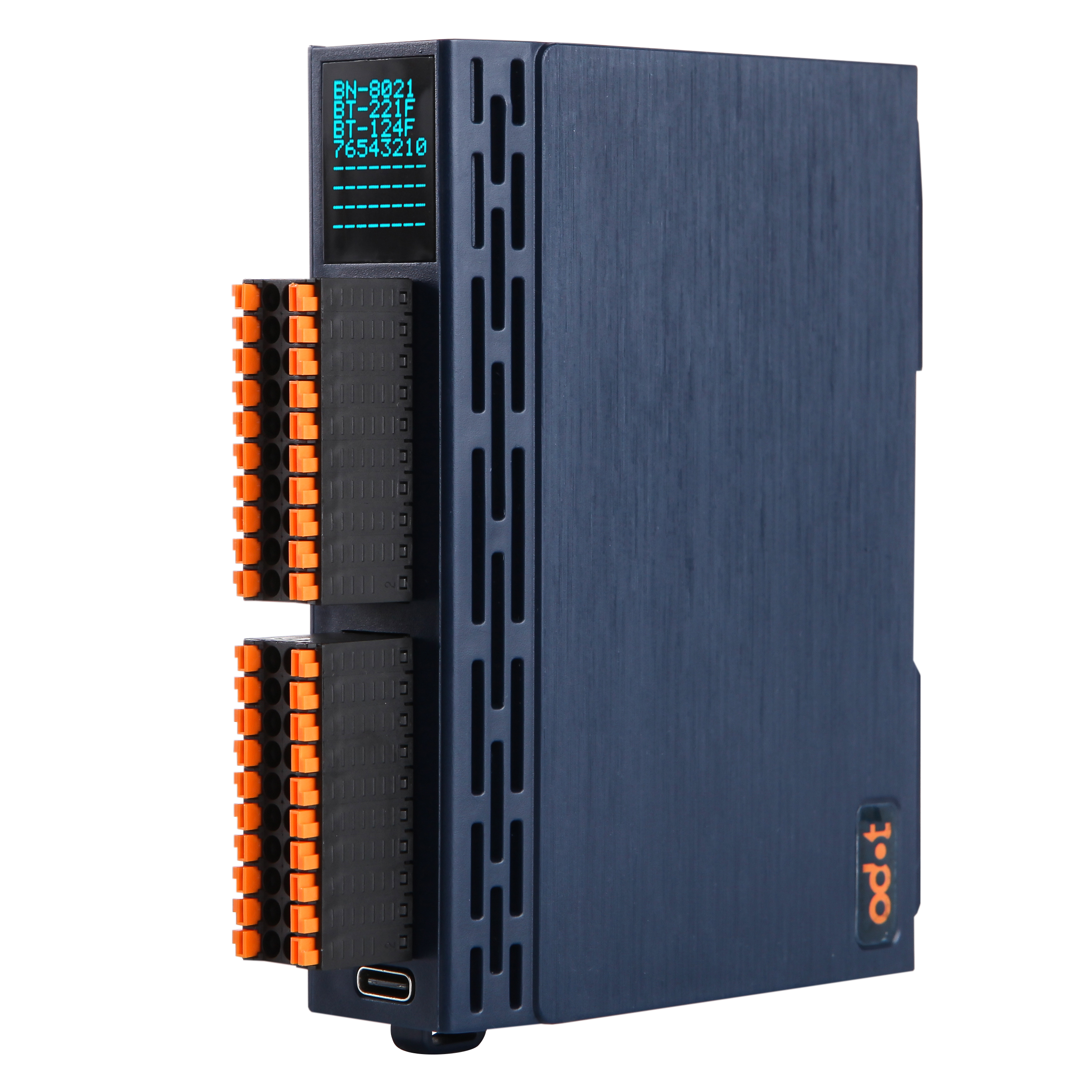

产品型号:BN-8021
BN-8021
CANopen 网络适配器模块支持标准 CANopen 通讯,支持设备规范DS401。
详情 下载 认证 视频 相关产品
技术信息

通讯板硬件参数

系统电源

供电:19.2~28.8VDC(标称24VDC
      保护:防反接保护

模块功耗

50mA@24Vdc

内部总线供电电流

Max2.5A@5VDC

隔离

系统电源到IO电源:隔离

支持的IO模块数量

B32:2

B64:4

接线线经

Max.1.5mm²(AWG 16)

环境参数

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20

CANOPEN参数

网络协议

CANopen DS401

连接接口

10PIN端子

站地址

软件下发配置(1-127

过程数据

输入最大328 Byte

输出最大328 Byte

配置接口

Type-C

传输速率

10 kbit/s, 20 kbit/s, 50 kbit/s, 100 kbit/s, 125 kbit/s,   250 kbit/s, 500 kbit/s, 800 kbit/s,1000 kbit/s



安全及保护

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20


接线参数


序号

标识

定义

1

GND

CAN信号地

2

L

CAN_L信号线

3

H

CAN_H信号线

4

PE

CAN屏蔽层

5

GND

信号地

6

NC

未使用

7

NC

未使用

8

PE

接地端子

9

0V

电源输入负

10

24V

电源输入正


机械参数

B32模块安装尺寸       110*84*28mm

B64模块安装尺寸       110*84*44mm

安装方式                                  35mm导轨安装
