CN-8013
CN-8013 CC-Link网络适配器支持标准CC-Link Ver.2通讯
可实时监控IO模块通信状态
产品中心
技术规格
资料下载
6
应用案例
1
相关产品
32
适配器硬件参数 | |
系统电源 | 供电：19.2~28.8VDC（标称24VDC） 电流：Max.2A@24V 保护：过流保护，防反接保护 |
模块功耗 | 110mA@24VDC |
内部总线供电电流 | Max：2.0A@5VDC |
隔离 | 系统电源到现场电源：隔离 |
现场电源 | 供电：19.2~28.8VDC（标称24VDC） |
现场电源电流 | 最大DC 8A |
支持的IO模块数量 | 32个 |
接线线径 | Max.1.0mm²(AWG 18) |
安装方式 | 35mm导轨安装 |
尺寸 | 115*51.5*75mm |
重量 | 130g |
环境参数 | |
水平安装工作温度 | -35℃~70℃ |
垂直安装工作温度 | -35℃~60℃ |
相对湿度 | 5~95%RH无冷凝 |
存储温度 | -40℃~85℃ |
存储湿度 | 5~95%RH无冷凝 |
制造测试温度 | -40℃~75℃ |
防护等级 | IP20 |
CC-Link参数 | |
网络协议 | CC-Link Ver.2 |
站类型 | 远程设备站 |
占用逻辑站数 | 1、2、3、4 |
扩展循环设置 | 1倍、2倍、4倍、8倍 |
I/O数据容量 | RX/RY容量（位）最大896 RWr/RWw容量（字）最大128 |
波特率 | 156K/625K/2.5M/5M/10Mbps |
节点地址（站号） | 1~64(拨码开关设置)，拨码值不为1~64时，站号强制为1 |
接口 | 5针螺钉端子 |
最大总线长度 | 1200m（156kbps） |
终端电阻 | 120Ω |
CT-1218
8通道数字量输入/24VDC/PNP
CT-121F
16通道数字量输入/24VDC/PNP

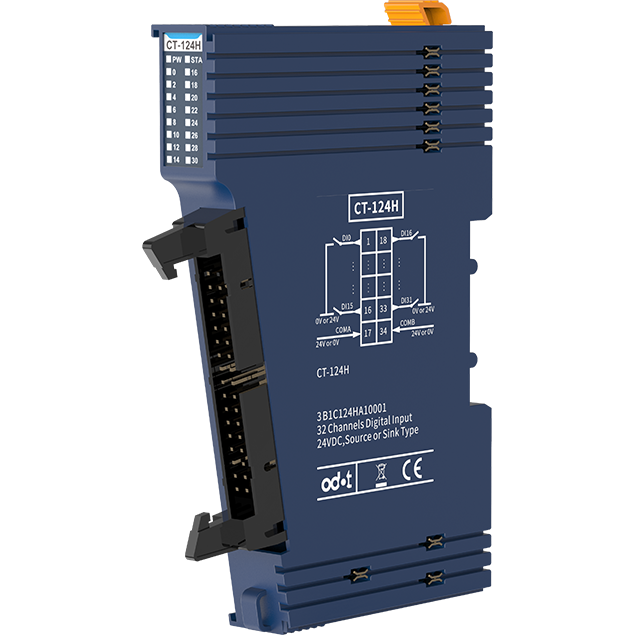

CT-124H
32通道数字量输入/24VDC/PNP或NPN
CT-124D
32通道数字量输入/24VDC/PNP或NPN

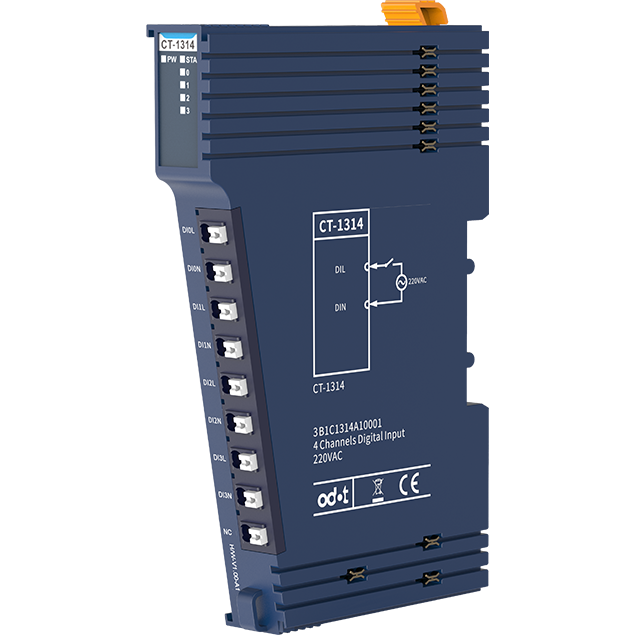

CT-1314
4通道数字量输入/220VAC

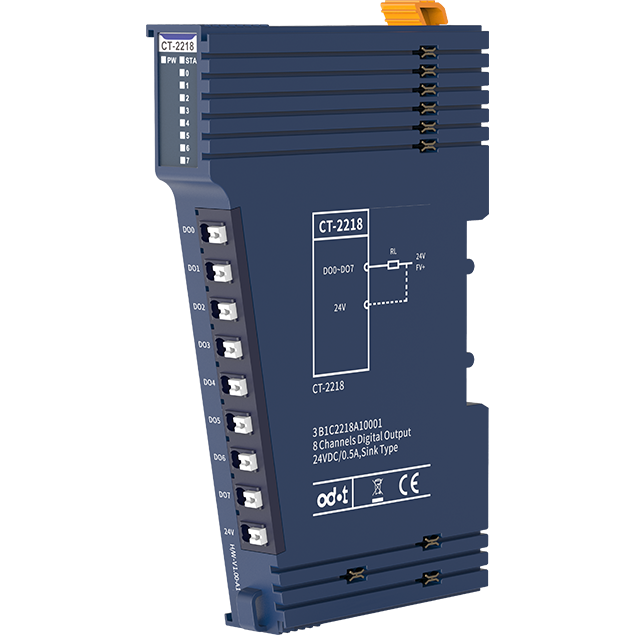

CT-2218
8通道数字量输出/24VDC/NPN
CT-222F
16通道数字量输出/24VDC/PNP，输出高电平有效
CT-222D
32通道数字量输出/24VDC/PNP
CT-221F
16通道数字量输出/24VDC/NPN
CT-221H
32通道数字量输出/24VDC/NPN
CT-226F
16通道数字量输出/24VDC/PNP，输出高电平有效

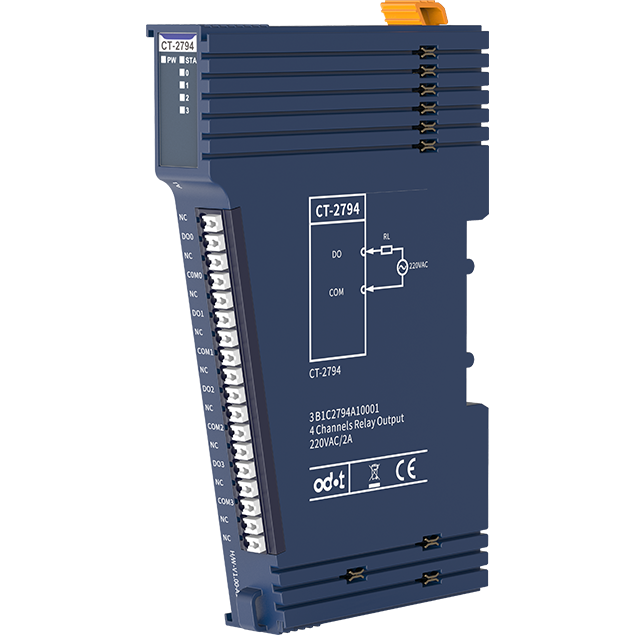

CT-2794
4通道继电器输出2A/250VAC/500VA
CT-3168
8通道电压输入0~5/0~10/±5/±10VDC,15位/16位
CT-3238
8通道模拟量输入/0&4-20mA/15位单端
CT-3713
3通道RTD热电阻-PT100温度采集模块
CT-3716
6通道RTD热电阻-PT100温度采集模块

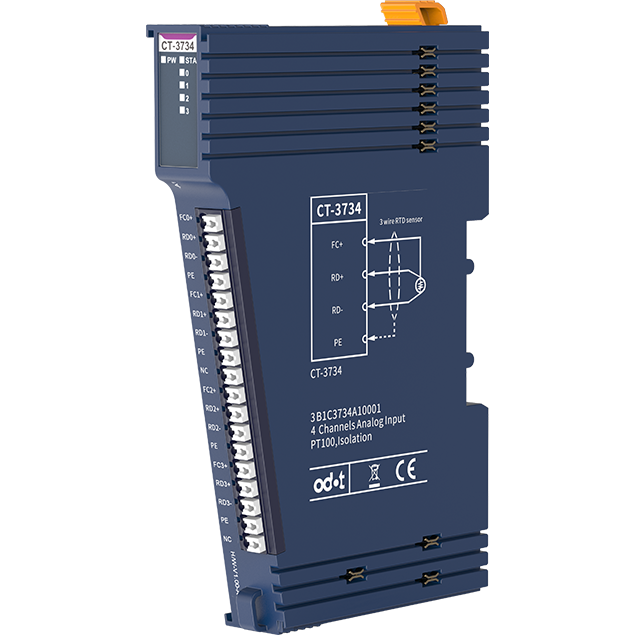

CT-3734
4通道RTD热电阻-PT100温度采集模块
CT-3834
4通道TC热电偶温度采集模块
CT-3848
8通道TC热电偶温度采集模块（滤波可调）
CT-4158
8通道电压输出0~5/0~10/±5/±10VDC,16位
CT-4238
8通道模拟量输出/0&4-20mA/16位单端
CT-5102
2通道编码器输入/5VDC

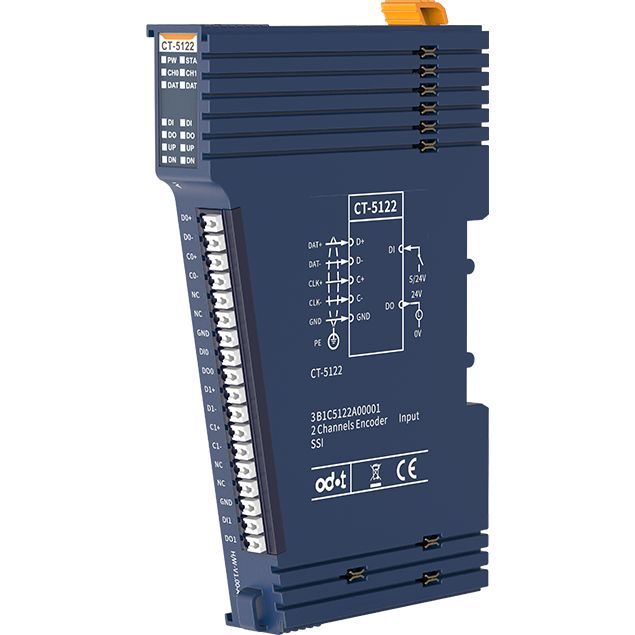

CT-5122
2通道编码器/SSI输入
CT-5212
8通道数字量输入&2通道数字量输出&2通道脉冲输出
CT-5321
Modbus串口模块，支持Modbus RTU/ASCII协议，支持主站、从站、自由透传工作模式
CT-5341
Profibus DP主站模块
CT-5721
总线扩展从站模块用于扩展总线使用。总线扩展从站模块无过程数据及配置参数。
CT-5801
终端模块(必选终端模块)用于稳定内部总线通讯，为必选终端模块。终端模块无过程数据及配置参数

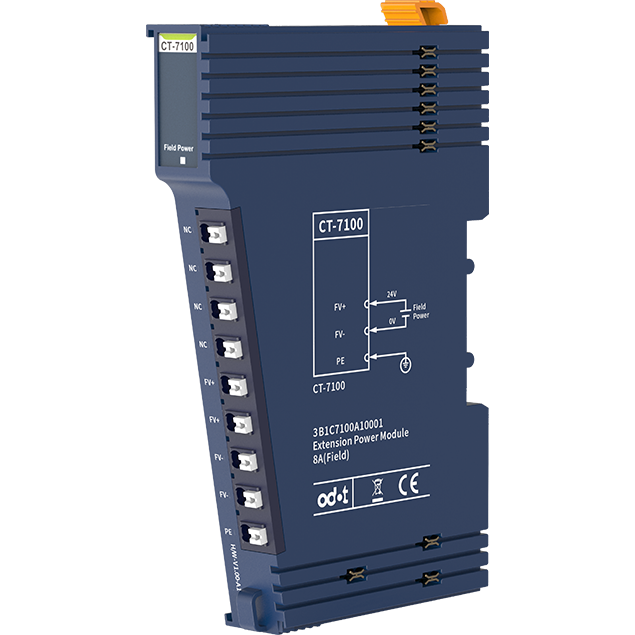

CT-7100
现场电源扩展模块8A（无需组态），无需组态，不占用槽位数

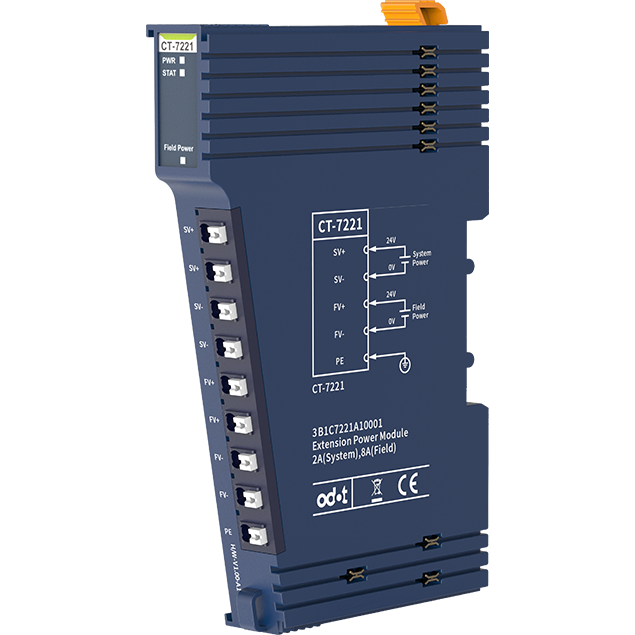

CT-7221
系统电源和现场电源扩展，系统电源输出2A@5VDC，现场电源扩展8A电流
CT-7339
18通道现场电源分配模块（24VDC/0VDC），支持扩展18通道，9通道24VDC输出，9通道0VDC输出

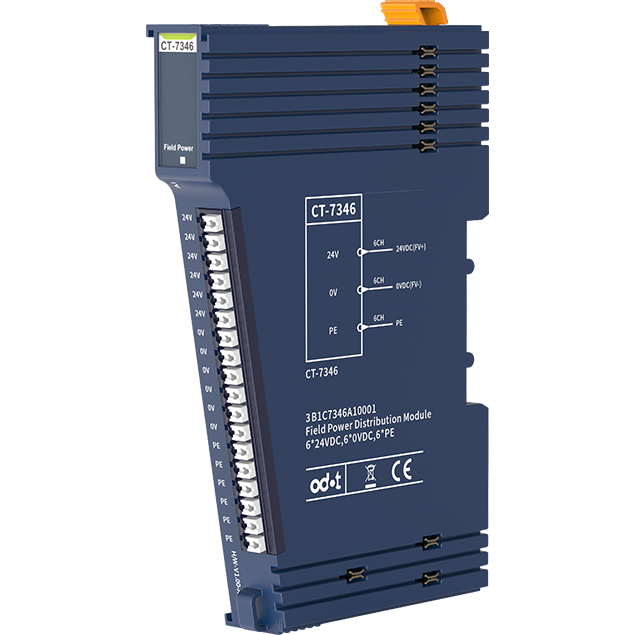

CT-7346
